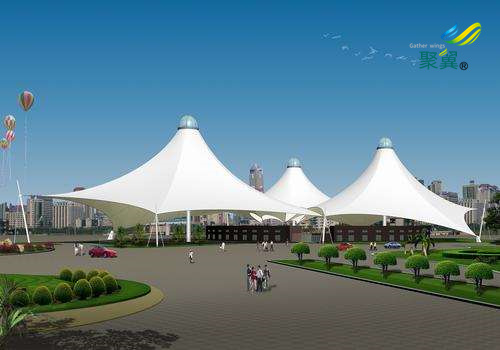

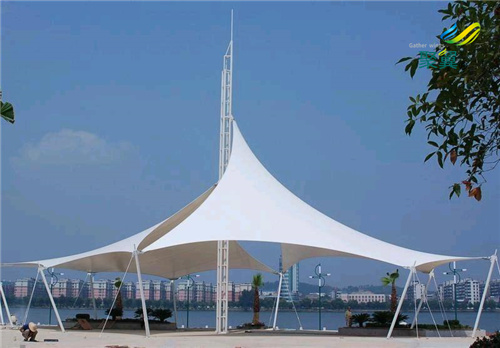

景觀膜結構膜材裁剪線劃分方法
2022-06-27 10:22:06 評論：2 點擊：560
景觀膜結構膜材常用的裁剪線劃分方法主有如下幾種，那么接下來大家就來跟隨小編的步伐一起來了解一下吧。
一、平面切割線：平面切割線是一組垂直于膜曲面投影面的豎直面與膜結構景觀空間的表面相交接的交線。該裁剪線的確定方法比較簡單，但展開的膜片中會有許多的香蕉型膜片，增添了裁剪線長度，易于構成材料浪費，在曲面形狀較復雜之時，可能會出現不規則的圖形，給裁剪下料帶來不便。
景觀膜結構膜材常用的裁剪線劃分方法主有如下幾種，那么接下來大家就來跟隨小編的步伐一起來了解一下吧。
一、平面切割線：平面切割線是一組垂直于膜曲面投影面的豎直面與膜結構景觀空間的表面相交接的交線。該裁剪線的確定方法比較簡單，但展開的膜片中會有許多的香蕉型膜片，增添了裁剪線長度，易于構成材料浪費，在曲面形狀較復雜之時，可能會出現不規則的圖形，給裁剪下料帶來不便。
二、有限元網格線：直接利用形態分析中的有限元網格線作為裁剪線，此法方便快捷，不需多余的工作，但不夠靈活，對形態分析中有限元網格的劃分有一些制約，不利于形態分析，且無法根據美觀及力學要求來調整裁剪線，也不易符合膜材幅寬的要求。
三、測地線：該法基本方法有如下三種∶
一種是：直接將測地線用作裁剪線，并利用測地線的性質在展開圖形中將裁剪線（測地線）展開為直線，亦即使展開圖形的邊界線成為直線，這給裁剪下料帶來很大方便。但由直線邊界來界定展開圖形，相當于給展開圖形的邊界施加一直線的邊界“約束”，使展開的圖形無法考慮膜結構景觀空間膜片內部的曲率，當曲率較大時將產生較大誤差。
另一種做法：將測地線作為裁剪線，但在展開圖形時使整體或部分測地線（裁剪線）失去其性質即不將其展開為直線，而是按照某種展開方法將其展開，這種測地線只是起到界定膜片的作用。
第三種做法：不直接把測地線作裁剪線，而是以測地線作為生成裁剪線與展開圖形之基準線，即是在該基準線基礎上再按某原則生成的裁剪線，并在展開圖形時將此基準線展開為直線。為了減少誤差累積，通常使測地線（基準線）位于展開圖形的中心。由于在由裁剪線界定的空間膜片中有一條將展成為直線的測地線存在，便于使膜結構景觀結構的受力方向和膜材纖維的方向相對位置符合設計意圖;且對于復雜的曲面形式，也能保持裁剪展開的圖形比較規整，即不會出現較多的香蕉形膜片，從而節省材料。
